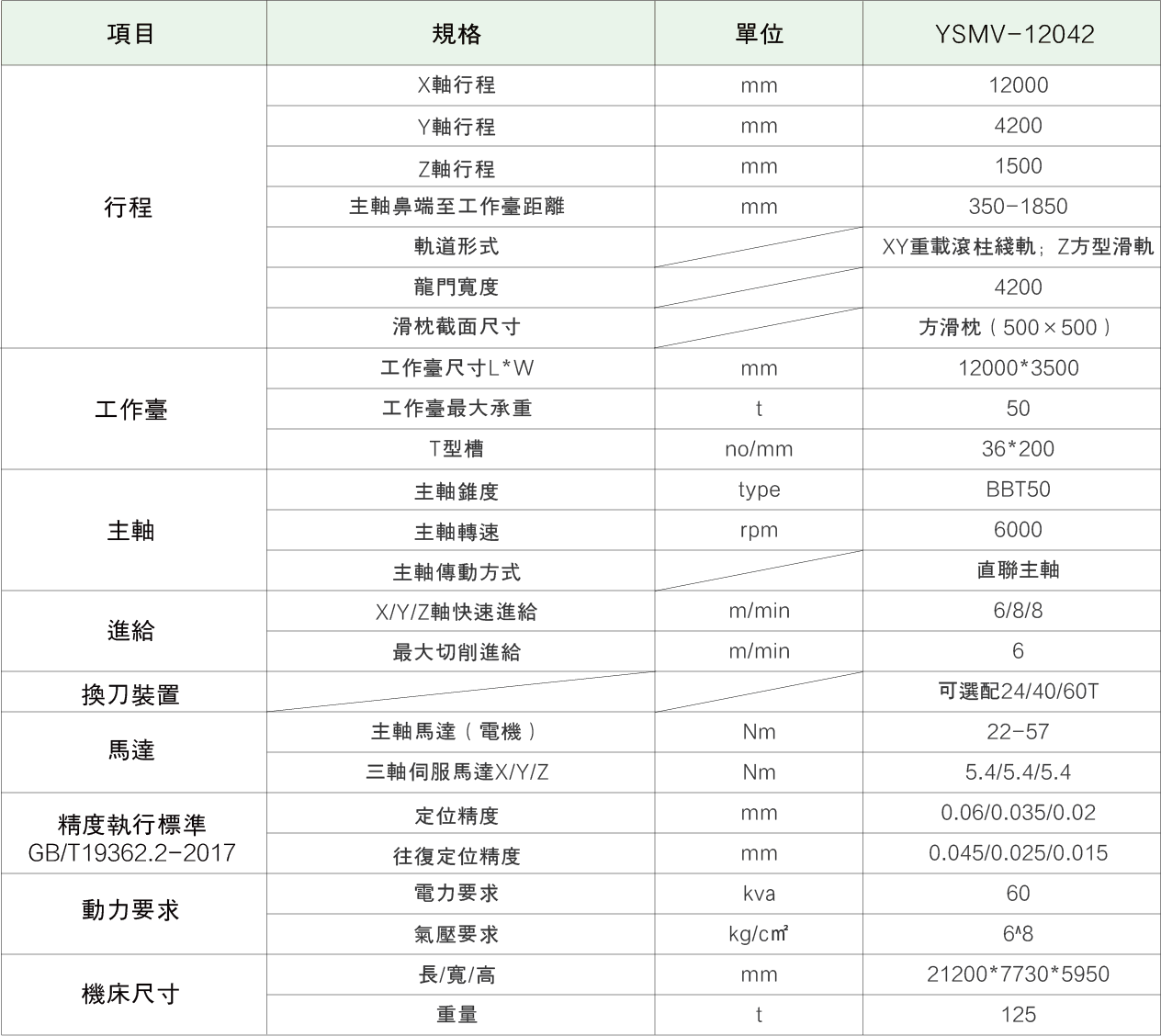

機床總體布局為同步動龍門框架結構，工作臺固定，龍門框架前後移動；左、右立柱與床身分布在工作臺兩側的布局形式。龍門框架作X軸前後運動，抱圍式滑枕在滑板上作Z向垂直運動，滑板連同滑枕在橫梁上作Y向水平運動。

1、機床主軸及主軸箱結構

主軸采用22-57KW大扭矩交流伺服電機驅動，主軸變速采用自動兩段高低檔變速箱。變速箱潤滑油溫采用獨立油冷裝置控製；主軸帶有自動拉刀裝置，液壓松開、碟簧拉緊，松、拉刀檢測，安全可靠；主軸采用BBT50高剛性主軸，超強切削力；

主軸箱采用大截面方滑枕結構，內藏式直連設計牢牢抱住滑枕，抵抗主軸橫向強力切削能力強,可實現Z軸全行程強力切削；Z軸運動采用雙油壓平衡缸平衡技術，消除因自重產生的上下不平衡力矩；
